Как проверить диод мультиметром и определить неисправность

Неисправный диод может стать причиной отказа блока питания, перегрева цепи или отсутствия выходного напряжения. При этом повреждённая деталь нередко внешне ничем не отличается от исправной. Разберём, как проверить диод мультиметром и какие показания указывают на неисправность.

Главный принцип — выполнить измерение в двух направлениях. Обычный исправный диод проводит ток в прямом направлении и практически не проводит в обратном при небольшом испытательном напряжении. Но проверка на плате и диагностика специальных типов диодов требуют оговорок.

Что понадобится и как подготовиться

• Цифровой мультиметр с режимом проверки диодов, обозначенным символом диода.
• Исправные щупы с надёжным контактом.
• Маркировка компонента и его документация, чтобы определить тип и расположение выводов.
• При неоднозначных результатах на плате — оборудование для выпаивания одного вывода.

Наличие режима проверки диодов уточняйте в инструкции мультиметра. Одна лишь звуковая прозвонка не заменяет измерение падения напряжения. Простой индикатор наличия напряжения для этой проверки не подходит.

Безопасность: отключите устройство от сети, аккумуляторов и других источников питания. Конденсаторы могут сохранять опасный заряд: разрядите их предусмотренным для устройства безопасным способом и проверьте отсутствие напряжения подходящим прибором. Не замыкайте выводы конденсатора отвёрткой. Без опыта не работайте с высоковольтными узлами, особенно в СВЧ-печах. При выпаивании используйте подставку для паяльника и местную вытяжку.

Как проверить диод мультиметром: пошаговая инструкция

1. Определите анод и катод. У многих выводных диодов полоса на корпусе обозначает катод. Для SMD-компонентов и сборок сверяйтесь с документацией: внешний вид и маркировка не всегда однозначны.
2. Подключите щупы. Чёрный — в COM, красный — в гнездо для проверки диодов согласно инструкции прибора; обычно оно также используется для измерения напряжения и сопротивления. Не используйте токовый вход A или mA.
3. Выберите режим проверки диодов. Если он совмещён с прозвонкой, переключите функцию соответствующей кнопкой. При замыкании щупов показание должно быть близко к нулю, при размыкании обычно появляется OL.

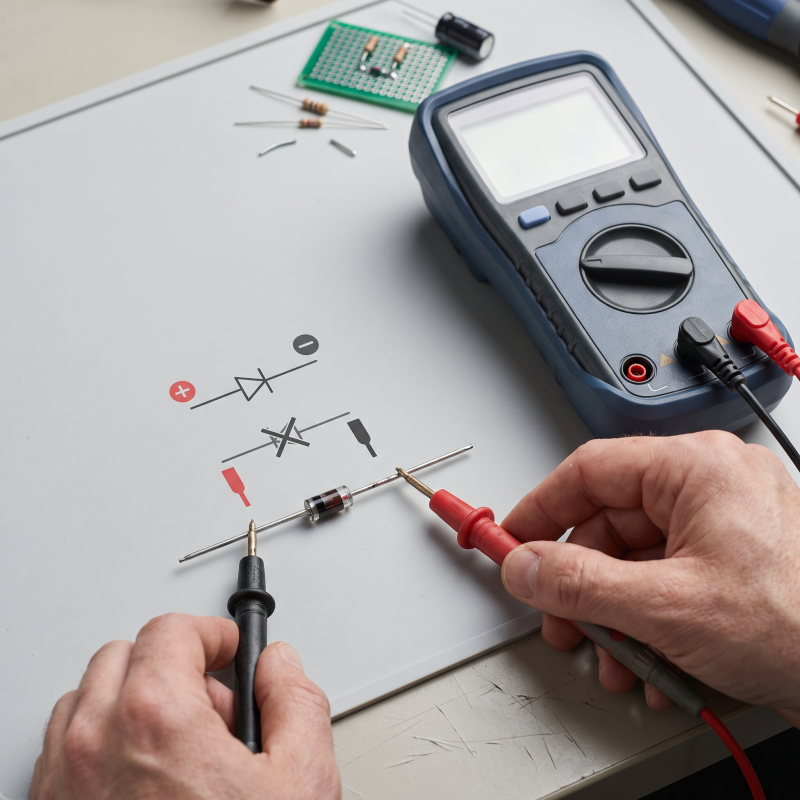

4. Измерьте в прямом направлении. У большинства цифровых мультиметров красный щуп в этом режиме положительный: приложите его к аноду, чёрный — к катоду. Запишите установившееся показание.
5. Поменяйте щупы местами. Проверьте обратное направление и сопоставьте результаты с таблицей ниже.
6. Исключите влияние платы. Если результат сомнительный, отсоедините хотя бы один вывод отдельного двухвыводного диода от схемы и повторите измерение.

В режиме проверки диодов прибор показывает падение напряжения, а не сопротивление. Например, 0,620 В означает 620 мВ. Формат отображения зависит от мультиметра — сверяйтесь с его инструкцией.

Как выглядят исправный и неисправный диод: таблица показаний

Таблица относится прежде всего к обычному одиночному кремниевому диоду, проверяемому вне схемы. Числа — ориентиры, а не универсальные паспортные нормы.

OL обычно означает выход за пределы измерения. В режиме проверки диодов такая индикация появляется, например, при разомкнутых щупах или когда прибору не хватает напряжения для измерения прямого падения на переходе. Само по себе OL не доказывает обрыв и не подтверждает отсутствие обратной утечки. Падение напряжения зависит от типа диода, тестового тока и температуры.

Почему проверка на плате может обмануть

Проверка диода мультиметром без выпаивания годится для предварительной диагностики, но прибор видит не только компонент. Параллельный резистор, обмотка, другой полупроводник или заряжающийся конденсатор могут дать проводимость в обе стороны либо меняющиеся показания.

Поэтому не заменяйте деталь только потому, что она «звонится» на плате в обоих направлениях. Сначала повторите проверку с отсоединённым выводом. У диодных сборок нужно учитывать внутреннюю схему: отключение одного вывода не всегда изолирует нужный переход.

Особенности разных типов диодов

• Кремниевые диоды Шоттки. При малом тестовом токе падение часто составляет примерно 0,15–0,45 В, но может выходить за этот диапазон. Низкое значение в прямом направлении само по себе не означает неисправность; учитывайте обратное измерение и документацию компонента. Эти ориентиры нельзя автоматически переносить на SiC-диоды.
• Стабилитроны. В прямом направлении проверяются как обычный переход. Однако мультиметр обычно не позволяет проверить напряжение стабилизации: для этого нужны отдельный источник питания, ограничение тока и контроль допустимой мощности по документации компонента.
• Светодиоды. Могут слабо светиться при прямом подключении, но некоторым не хватает тестового напряжения мультиметра. OL в обе стороны ещё не означает неисправность. Перед обратным подключением убедитесь, что тестовое напряжение прибора не превышает допустимое обратное напряжение светодиода.
• Двунаправленные TVS-диоды. Могут показывать OL в обоих направлениях в исправном состоянии. Правило обычного одиночного диода к ним неприменимо; такая проверка не подтверждает работоспособность защитной функции.
• Диодные мосты. Каждый из четырёх переходов проверяют в двух направлениях по внутренней схеме и обозначениям выводов. Одного измерения между «+» и «−» недостаточно.

Типичные ошибки и выбор замены

Не оценивайте диод только по звуковому сигналу и не требуйте от каждого исправного перехода ровно 0,700 В. Если показания нестабильны, проверьте контакт щупов и состояние их проводов. Не касайтесь пальцами одновременно обоих выводов: это может повлиять на измерение.

Даже нормальный результат не гарантирует исправность под нагрузкой: мультиметр не проверяет способность диода работать при номинальном токе, быстродействие и утечку при большом обратном напряжении. Если устройство продолжает работать неправильно, нужна дальнейшая диагностика схемы.

Замену подбирайте по назначению и документации компонента: учитывайте допустимые прямой ток и обратное напряжение, импульсные нагрузки, прямое падение напряжения, быстродействие, тепловые условия, корпус и распиновку. Для стабилитронов и защитных диодов дополнительно важны их специальные параметры, включая напряжение стабилизации или ограничения и допустимую мощность. В импульсных цепях нельзя заменять быстрый диод случайным низкочастотным выпрямительным. Совпадение корпуса ещё не означает взаимозаменяемость.

Итог: обесточьте устройство, выберите режим диода, измерьте в обоих направлениях и при сомнениях исключите влияние платы. Так можно выявить типичные короткие замыкания и обрывы, не принимая особенности схемы за неисправность компонента.

Начните с практики: проверьте отдельный диод с известной маркировкой и сравните показания с его документацией, учитывая тестовый ток мультиметра.
